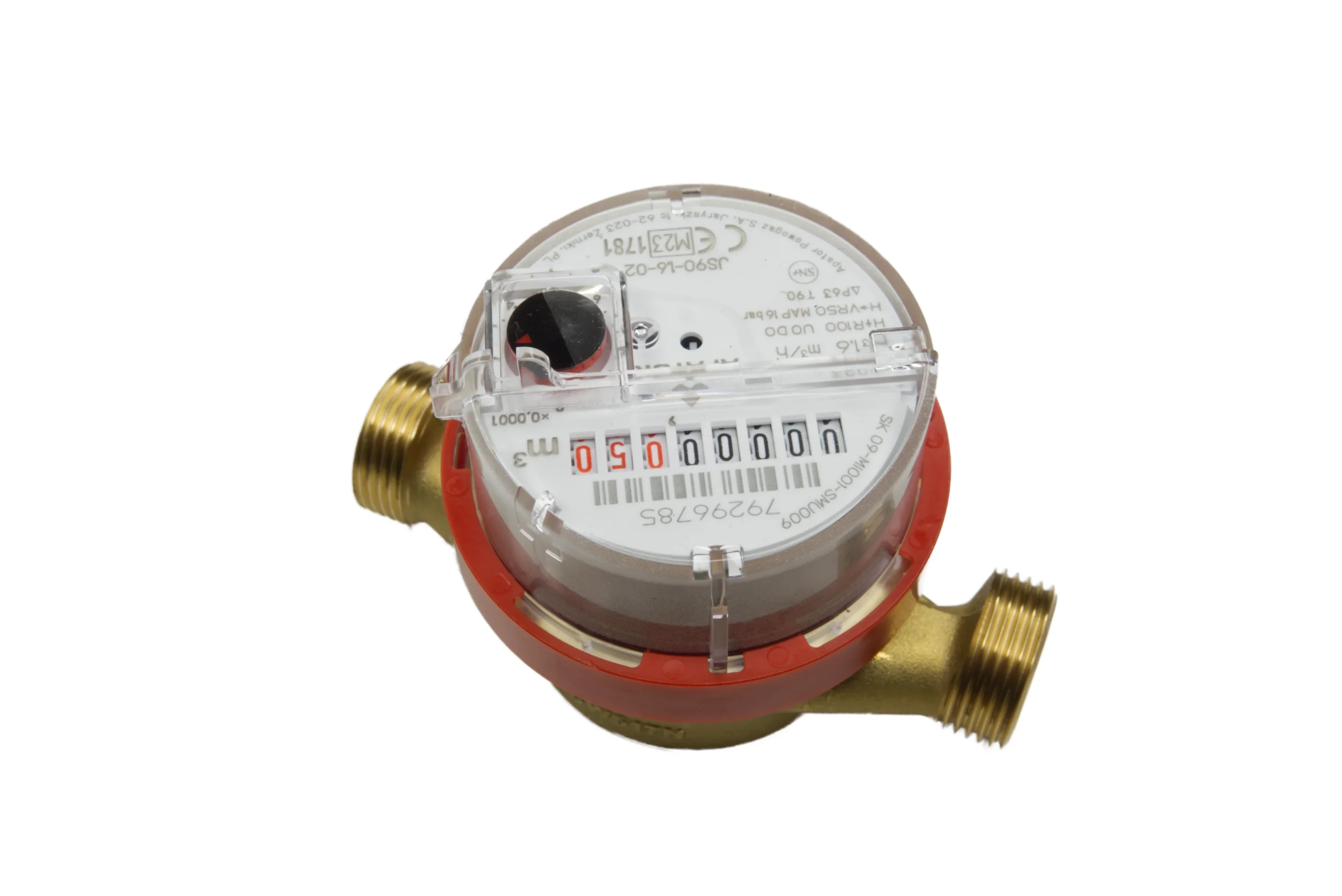

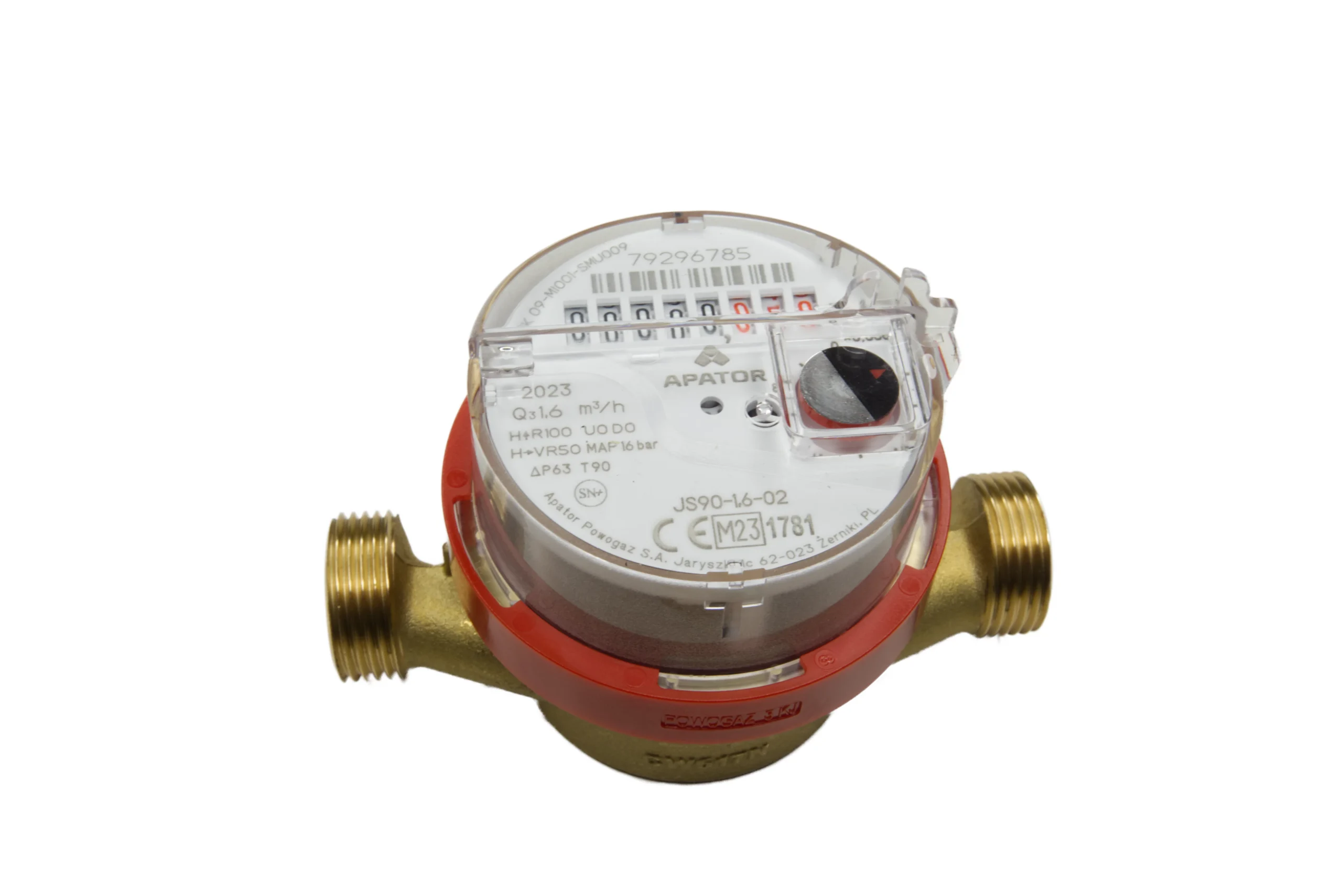

JS90 Smart + 1,6-02 AC R80 L110 este un contor de apă uscat cu jet unic destinat măsurării debitului și cantității de apă caldă (AC) la o temperatură de până la 90°C.
Descriere generala
JS90 Smart + 1,6-02 AC R80 L110 este un contor de apă uscat cu jet unic destinat măsurării debitului și cantității de apă caldă la o temperatură de până la 90°C. Datorită construcției moderne, este adaptat pentru montarea unui front-end RF, care permite citiri la distanță ale indicării și, în plus, este cel mai bine protejat contor de apă uscat împotriva influenței unui câmp magnetic puternic. Construcția contorului de apă oferă posibilitatea de montare atât în poziție orizontală, cu contorul orientat în sus (H), cât și în poziție verticală, cu contorul orientat lateral (V). Datorită utilizării unui contor rotativ care permite citiri ușoare, se dovedește a fi foarte eficient în diferite poziții de montare.
Aplicare Sistemele de furnizare a apei reci care funcționează la temperaturi de până la 90°C în locuințe unifamiliale și multifamiliale. Contorul rotativ facilitează citirea contorului de apă în pozițiile de operare specificate. Pentru instalare în conducte orizontale cu contorul orientat în sus (H) sau pe oricare parte (H) și în conducte verticale cu contorul orientat lateral (V).
Avantaje
- Rezistență la câmpul magnetic extern puternic – în prezent, cel mai bine protejat contor de apă uscat împotriva influenței câmpului magnetic extern de pe piață. Rezistența la influența câmpului magnetic extern depășește cerințele normei PN-EN 14154.
- Citiri la distanță – contorul de apă este adaptat pentru montarea front-endului RF pentru comunicare conform standardelor precum Wireless M-Bus sau comunicare prin impulsuri, fără interferențe în contorul de apă, atât în timpul primei instalări, cât și în timpul funcționării.
- Posibilitatea semnalizării alarmelor – un contor de apă cu front-end RF are posibilitatea de a semnala, de exemplu, demontarea sau ruperea front-endului, interferențe de lucru ale front-endului, reflux retrograd, scurgeri, etc.
- Proprietăți metrologice – îndeplinirea celor mai recente cerințe metrologice MID.
- Fiabilitatea indicării prin:
- divizarea contorului de apă într-o parte umedă cu corpul de măsurare și o parte uscată cu mecanismul de numărare,
- construcție solidă și testată, în același timp permanent îmbunătățită,
- durată mare de viață.
- Ușurința citirii prin:
- numărare ermetică rezistentă la aburire,
- cifre lizibile pe barele în două culori, permițând citirea precisă,
- rotație a contorului pe toată lungimea sa de 360°C.
- Protecție împotriva interferențelor mecanice externe – prin construcția consolidată a carcasei mecanismului de numărare.
Specificatii Tehnice
Diametru nominal | DN | mm | 15 |
Debit permanent | Q3 | m3/h | 1,6 |
Debit de suprasarcină | Q4 | m3/h | 2 |
Debit indirect – apa calda – H R80 | Q2 | dm3/h | 32 |
Debit indirect – apa calda – V R40 | Q2 | dm3/h | 64 |
Debit maxim – apa calda – H R80 | Q2 | dm3/h | 20 |
Debit maxim – apa calda – V R40 | Q2 | dm3/h | 40 |
Debit de pornire | – | dm3/h | 6 |
Ratie Q2/Q1 | – | – | 1,6 |
Clasa de temperatura | – | – | T30 / T90 |
Clasa de rezistenta la profilul de debit | – | – | U0, D0 |
Intervalul de indicare | – | m3 | 10^5 |
Corectitudinea indicarii | – | m3 | 0,00005 |
Presiune maxima | Pmax | MPa | 1,6 |
Pierderea maximă de presiune pentru Q3 | Δp | kPa | 63 |
Eroare maximă admisă în intervalul Q2 ≤ Q ≤ Q4 | ε | % | ± 3 pentru apă calda |
Eroare maximă admisă în intervalul Q1 ≤ Q < Q2 | ε | % | ± 5 |
Dimensiunea filetului de capăt | G | inch | 3/4 |
Inaltime | H | mm | 68,5 |
Lungime | L | mm | 110 |
Diametru | D | mm | 72 |
Greutate | – | Kg | 0,5 |
